Principales Características de las TE para alta temperatura:
La carcasa de la torre de enfriamiento (TE) y el reservorio inferior son fabricados en base de fibra de vidrio y componentes en acero galvanizado en caliente, con ello se obtiene una alta resistencia a la intemperie y es suficientemente fuerte como para resistir las altas velocidades del viento en instalaciones de altura, movimientos telúricos ó vibraciones.
Su forma constructiva permite una operación con una mínima cantidad de agua en el reservorio y facilita los trabajos de limpieza de la TE.

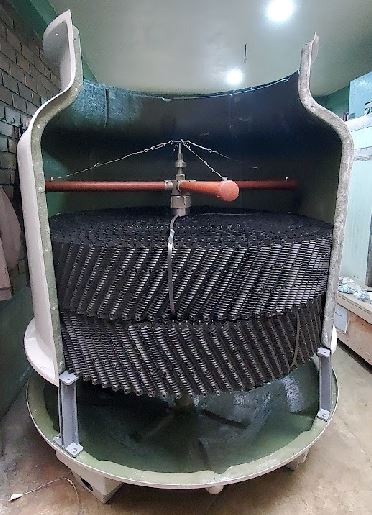

El sistema distribuidor de agua consta de un cabezal rociador auto-giratorio con tubos rociadores que distribuyen de manera uniforme y constantemente el agua hacia el “relleno” ó "fill" donde se produce el intercambio de calor con el aire en contra-corriente para el enfriamiento del agua.
La forma de campana con tobera extendida del ventilador provee un movimiento suave del aire al interior de la torre y ayuda a obtener un mejor performance.
Las TE incorporan un ventilador de Aluminio con regulación del ángulo de inclinación y aspas ajustables accionado por un motor tipo cerrado (IP55) en una amplia gama de voltajes (220/380/440Vac-60Hz). Todos los ventiladores son probados antes del despacho.
El diseño tipo circular permite el ingreso del aire alrededor de los 360º de la TE, teniendo como ventaja que independientemente de la dirección del aire y limitaciones de ubicación, la torre de enfriamiento siempre obtiene una óptimo rendimiento.
Torres de Enfriamiento (TE) para agua tipo botella para alta temperatura: Un medio eficiente y económico para enfriar agua en aplicaciones industriales calientes hasta temperatura ambiente.
(CONTAMOS CON PARTES Y COMPONENTES PARA SU CONFORMADO EN TIEMPOS USUALES DE 1 SEMANA EN LIMA Y EN DIVERSAS CAPACIDADES)
Modelo |
Capacidad** |
Flujo Agua |
Dimensiones (mm) |
Ventilador |
Conexiones |
Peso (Kg) |
(Código) |
Kcal/h |
l/min |
Ø |
Altura |
HP |
Ø (mm) |
In/Out (mm) |
Vacio |
Operativo |
FTB-H-05 |
54,000 |
36 |
750 |
1,318 |
1/6 |
500 |
40 |
45 |
95 |
FTB-H-10 |
112,500 |
75 |
860 |
1,563 |
1/4 |
500 |
40 |
55 |
140 |
FTB-H-15 |
165,000 |
110 |
1,165 |
1,773 |
1/4 |
600 |
50 |
76 |
250 |
FTB-H-20 |
217,500 |
145 |
1,165 |
1,773 |
1/2 |
600 |
50 |
100 |
270 |
FTB-H-25 |
277,500 |
185 |
1,440 |
1,795 |
1 |
700 |
65 |
147 |
515 |
FTB-H-30 |
345,000 |
230 |
1,440 |
1,795 |
1 |
700 |
65 |
154 |
532 |
FTB-H-40 |
495,000 |
330 |
1,560 |
1,775 |
1 |
700 |
65 |
195 |
587 |
FTB-H-50 |
585,000 |
390 |
1,800 |
1,845 |
2 |
900 |
80 |
258 |
670 |
FTB-H-60 |
735,000 |
490 |
1,800 |
1,845 |
2 |
900 |
80 |
297 |
739 |
FTB-H-70 |
855,000 |
570 |
1,900 |
2,140 |
2 |
1,200 |
100 |
357 |
818 |

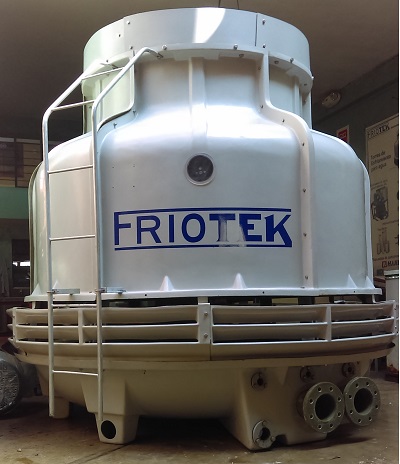

FTB-H-80 |
915,000 |
610 |
2,140 |
1,980 |
2 |
1,200 |
100 |
402 |
1,012 |
FTB-H-100 |
1'125,00 |
750 |
2,410 |
2,365 |
3 |
1,500 |
125 |
524 |
1,415 |
**Capacidad indicada asumiendo la siguiente CONDICIÓN NOMINAL:
Temperatura de Ingreso del agua de 60ºC, Temperatura de Salida 35ºC y operando en una zona donde la condición ambiental en verano tiene una Temperatura de bulbo húmedo de 27ºC
< Para capacidades mayores puede optar por torres tipo modular >
Tabla y especificaciones de modelos disponibles para alta temperatura:
Para selección y datos para cotización serán los mismos datos que los vistos en torre de enfriamiento de Refrigeración, Para ir directo <hacer click aquí>

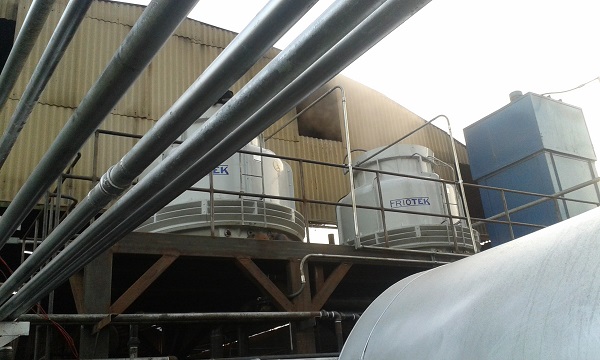

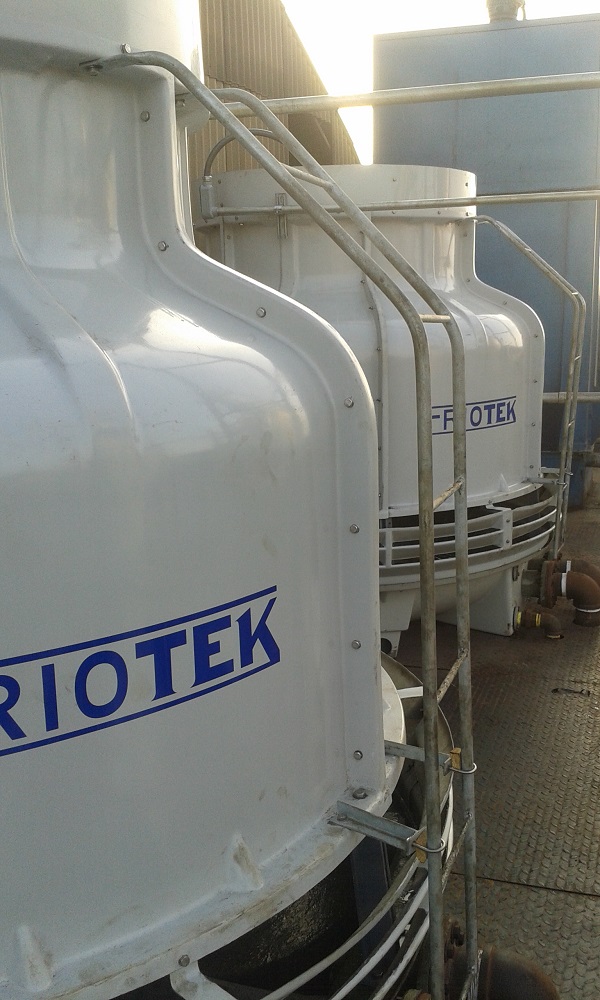

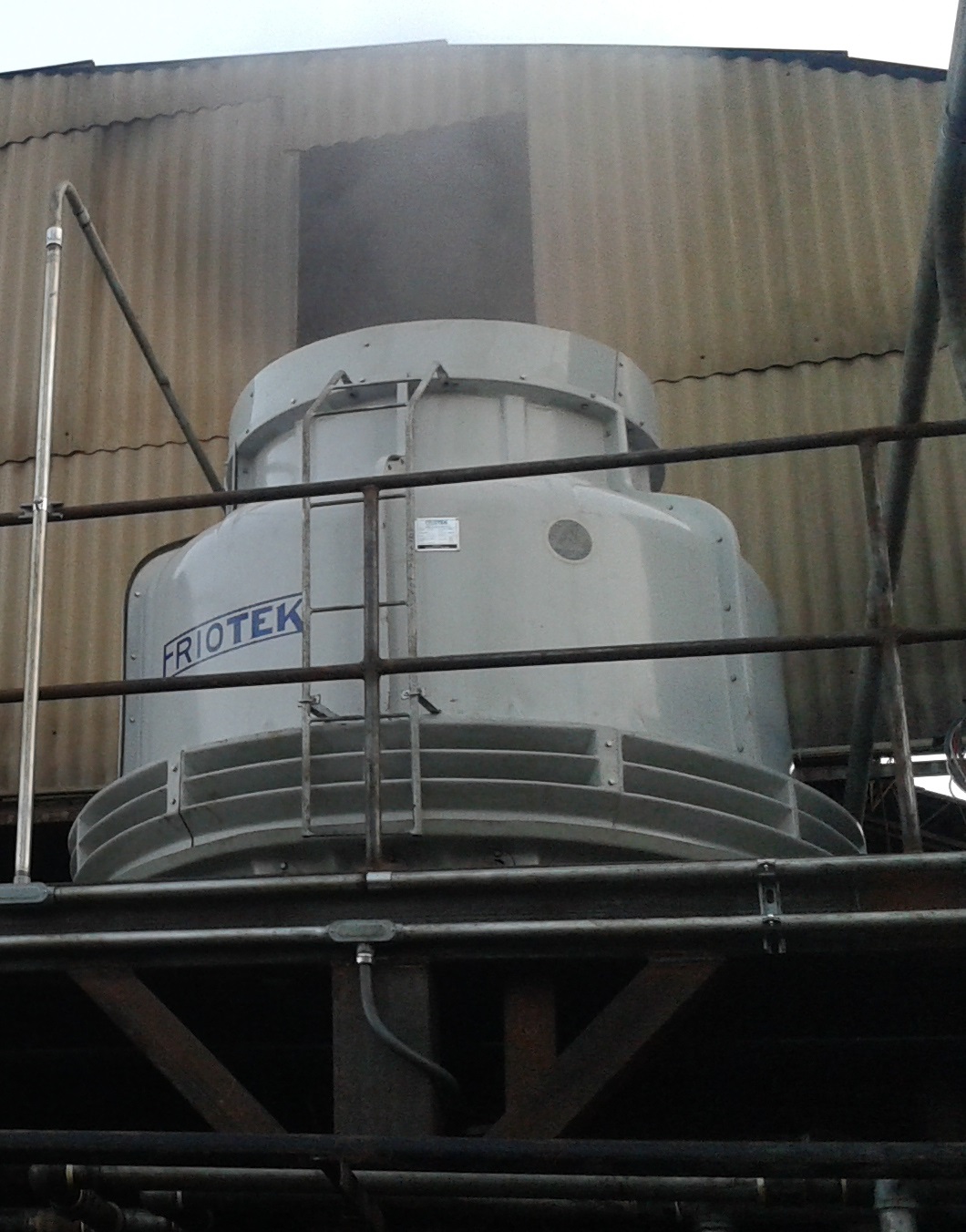

Referencias de equipo entregados:
Resistencia en aplicaciones de agua caliente:
Las torres de enfriamiento para aplicaciones en las que la temperatura del agua a la entrada de la torre de enfriamiento es superior a 45°C requieren de materiales apropiados que soporten estas altas temperaturas, de esta manera se evita la deformación de sus componentes internos. Las TE para alta temperatura son especiales pues cuentan con recubrimiento de resina especial en la fibra de vidrio, componentes de acero galvanizado, acero inoxidable y/o polipropileno así como el relleno o superficie de enfriamiento esta conformado a base de láminas de polipropileno unidas entre sí del tipo enrollable (no pegadas), esta característica le permite ser limpiable en un mantenimiento y pueden operar con agua de hasta 90°C sin riesgo de deformación y/o daño interno.
