El motor eléctrico con que se accionan las torres de enfriamiento del tipo botella suelen ser especiales y dedicados para esta aplicación dado que debe operar con aire con alto contenido de humedad proveniente de la vaporación natural de agua al intercambiar calor para su enfriamiento dentro de la TE.
Estos motores son del tipo cerrado con un grado de Protección IP55 como mínimo (Protección contra polvo y humedad), diseño con eje alargado para acoplar directamente al ventiladores, el eje mismo debe ser de acero inoxidable para evitar la corrosión y finalmente de disposición vertical. Todos los motores tienen suministro eléctrico trifásico disponible para 220-380-440Vac/3Ph/60Hz.
Motor eléctrico 1/6HP x 6 Polos (1,200 rpm), eje 11mm
Motor eléctrico 1/4HP x 6 Polos (1,200 rpm), eje 19mm
Motor eléctrico 1/2HP x 6 Polos (1,200 rpm), eje 24mm
Motor eléctrico 1HP x 6 Polos (1,200 rpm), eje 24mm
Motor eléctrico 2HP x 6 Polos (1,200 rpm), eje 24mm
Motor eléctrico 2HP x 8 Polos (870 rpm), eje 28mm
Motor eléctrico 3HP x 8 Polos (870 rpm), eje 32mm

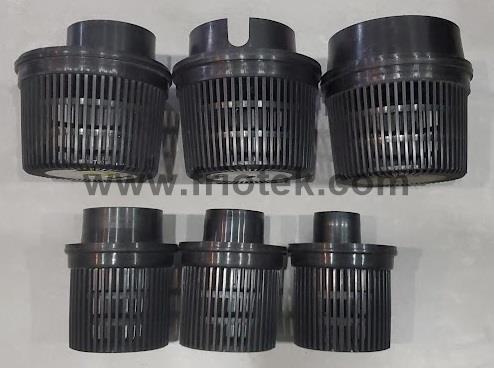

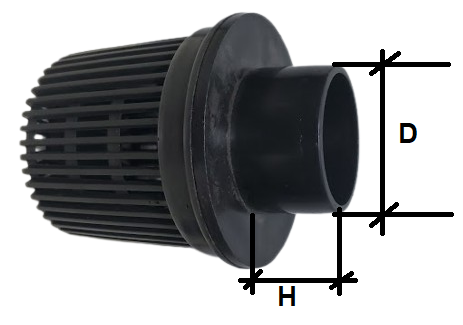

Listado de repuestos usualmente disponibles en nuestro stock

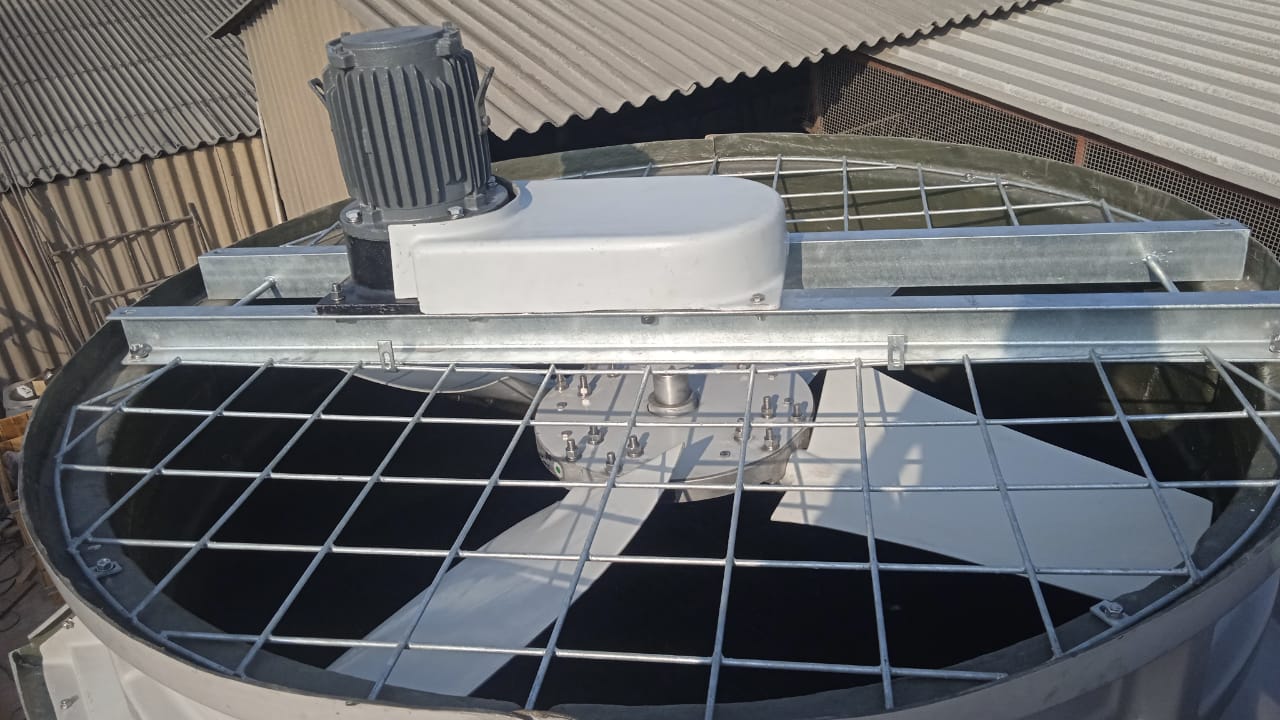

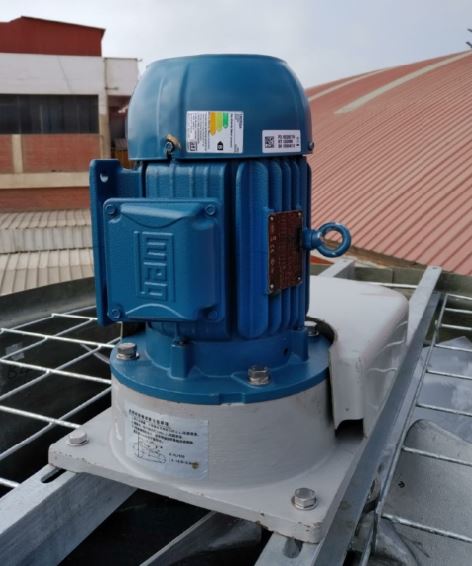

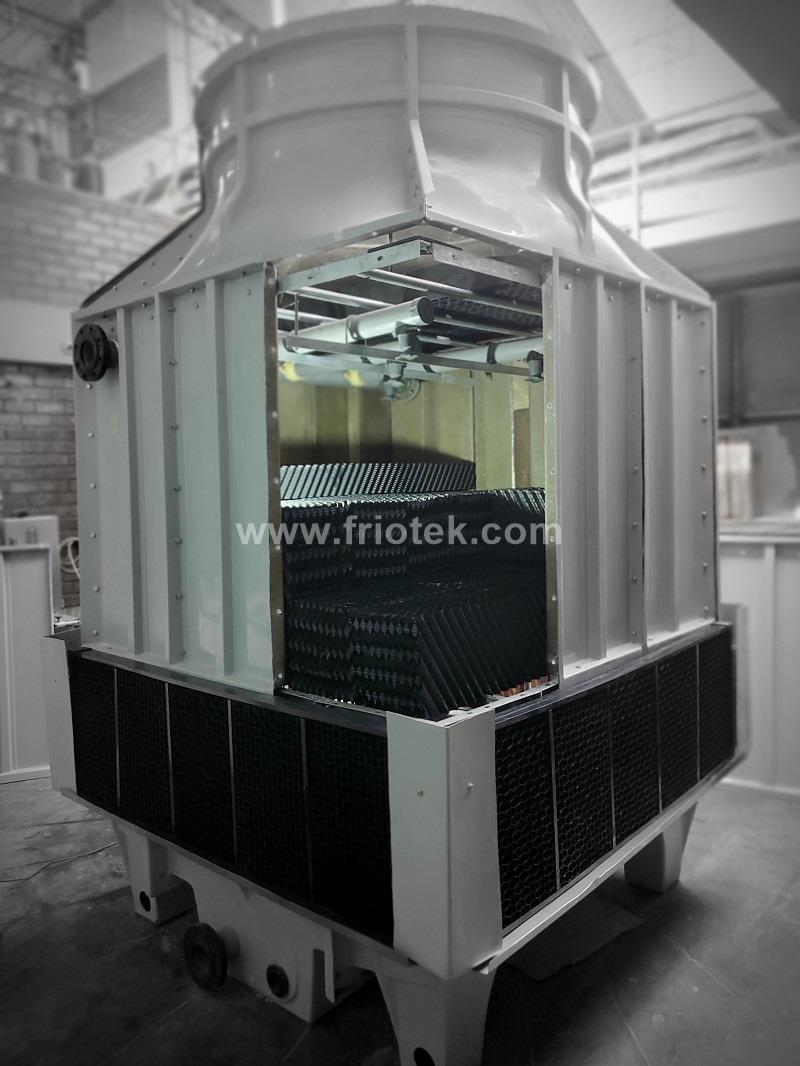

Los motores empleados en las torres de Enfriamiento de tipo Modular tienen la ventaja de ser motores IEC convencionales con brida para montaje vertical pues no están expuestos de forma directa con el flujo de aire húmedo que proviene del interior de la torre, son del tipo cerrado con un grado de Protección IP55 como mínimo (Protección contra polvo y humedad). Todos los motores tienen suministro eléctrico trifásico disponible para 220-380-440Vac/3Ph/60Hz.
Motor eléctrico 3HP x 4 Polos (1,800 rpm), eje 28mm
Motor eléctrico 5HP x 4 Polos (1,800 rpm), eje 28mm

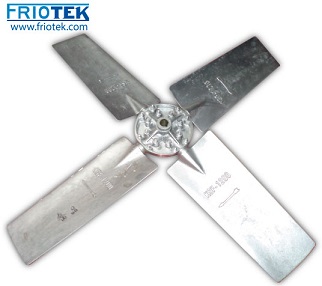

Ventiladores para torres de enfriamiento de material PVC ó Aluminio para diversos caudales de aire (acorde al modelo de torre de enfriamiento). Estos ventiladores si bien están diseñados para su empleo en torres de enfriamiento, se pueden emplear en diversos campos de la industria en general.
Para verificar la intercambiabilidad de estos ventiladores con otros fabricantes de torre tipo botella se debe verificar de manera preliminar la Potencia y las RPM del motor que incorpora, seguidamente el diámetro del eje.
Ventilador de PVC, ∅500mm x eje 11mm x 1,200rpm (Requiere motor de 1/6HP a nivel del mar)
Ventilador de PVC, ∅500mm x eje 19mm x 1,200rpm (Requiere motor de 1/4HP a nivel del mar)
Ventilador de PVC, ∅600mm x eje 19mm x 1,200rpm (Requiere motor de 1/4HP a nivel del mar)
Ventilador de PVC, ∅600mm x eje 24mm x 1,200rpm (Requiere motor de 1/2HP a nivel del mar)
Ventilador de PVC, ∅700mm x eje 24mm x 1,200rpm (Requiere motor de 1HP a nivel del mar)
Ventilador de Aluminio, ∅900mm x eje 24mm x 1,200rpm (Requiere motor de 2HP a nivel del mar)
Ventilador de Aluminio, ∅1,200mm x eje 28mm x 870rpm (Requiere motor de 2HP a nivel del mar)
Ventilador de Aluminio, ∅1,500mm x eje 32mm x 870rpm (Requiere motor de 3HP a nivel del mar)

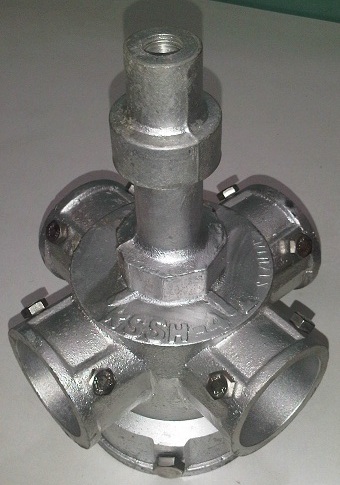

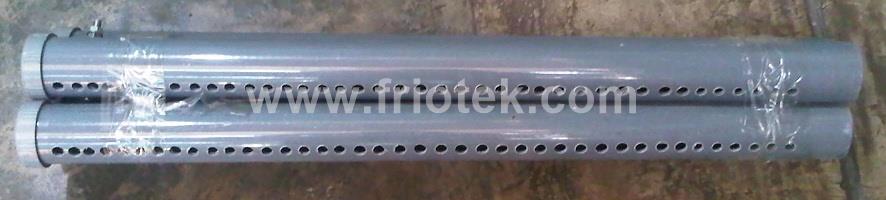

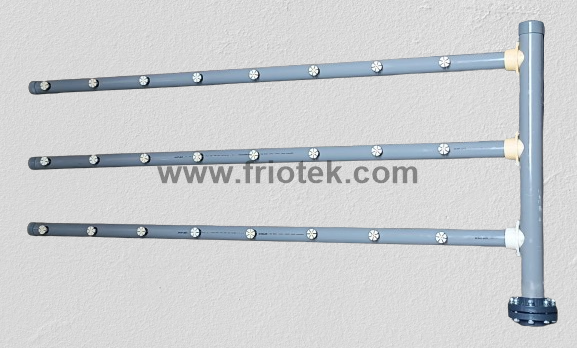

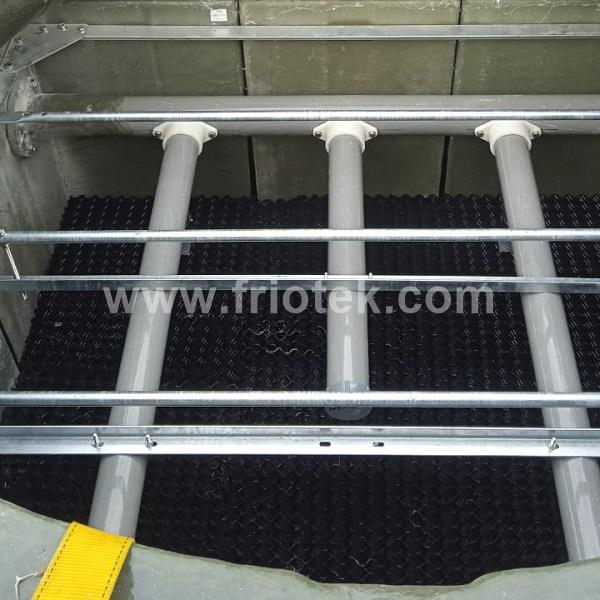

Sistema auto-giratorio de distribución de agua para torres de enfriamiento del tipo botella (de formato circular) fabricadas de material PVC ó Aluminio para diversos caudales (acorde al modelo de torre de enfriamiento), se pueden suministrar opcionalmente con el kit de tuberías aspersores (Tubos perforados) y componentes de instalación. Se puede adaptar a cualquier marca de torre de enfriamiento.
Distribuidor de agua de PVC, entrada 1-1/2" x 4 salidas 1/2"
Distribuidor de agua de PVC, entrada 2" x 4 salidas 3/4"
Distribuidor de agua de PVC, entrada 2-1/2" x 4 salidas 1"
Distribuidor de agua de PVC, entrada 3" x 4 salidas 1-1/2"
Distribuidor de agua de Aluminio, entrada 4" x 4 salidas 2"
Distribuidor de agua de Aluminio, entrada 5" x 4 salidas 2-1/2"
Distribuidor de agua de Aluminio, entrada 6" x 4 salidas 3"

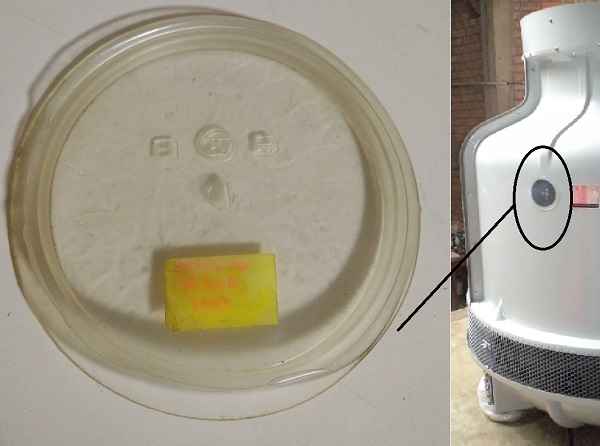

Es un plástico traslucido y ligeramente flexible que al retirarse permite ver el estado de funcionamiento del sistema distribuidor de agua y el relleno de la torre de enfriamiento.
Visor de inspección de PVC circular flexible, diámetro 120mm

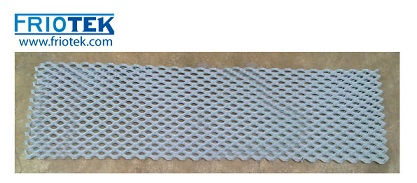

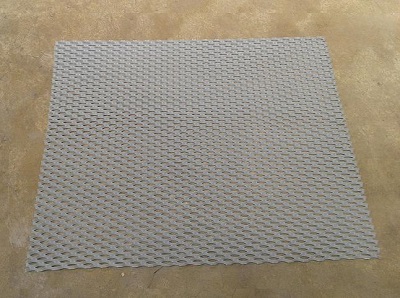

Las rejillas son unas mallas de PVC con una concavidad que orienta a las gotitas de agua que usualmente salpican por la operación misma de la torre puedan retornar hacia la bandeja de la torre de enfriamiento. Son también una alternativa económica para evitar el ingreso de aves hacia el interior de la torre.
Ver dimensiones disponible en "Persianas de ingreso de aire" lineas mas abajo.

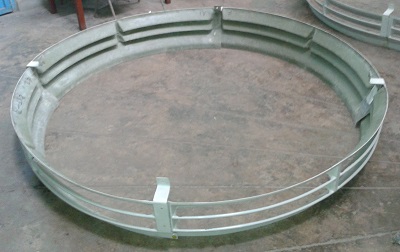

Al igual que la rejilla de aire tiene la función de regresar las gotitas de salpique de agua hacia el interior de la tina. Al ser de material de fibra de vidrio es mas resistente y duradero, de fácil limpieza y suele ser una solución definitiva y de mayor duración que las rejillas de material PVC (tampoco requiere soportes).
Las medidas se pueden personalizar dentro de tolerancias recomendadas, se puede preparar acorde a las siguientes medidas:
Persiana de fibra de vidrio de torre, FTB-H-05, Øtorre=750mm
Persiana de fibra de vidrio de torre, FTB-H-10, Øtorre=860mm
Persiana de fibra de vidrio de torre, FTB-H-15~20, Øtorre=1,165mm
Persiana de fibra de vidrio de torre, FTB-H-25~30, Øtorre=1,440mm
Persiana de fibra de vidrio de torre, FTB-H-40, Øtorre=1,560mm
Persiana de fibra de vidrio de torre, FTB-H-50~60, Øtorre=1,800mm
Persiana de fibra de vidrio de torre, FTB-H-70, Øtorre=1,900mm
Persiana de fibra de vidrio de torre, FTB-H-80, Øtorre=2,140mm
Persiana de fibra de vidrio de torre, FTB-H-100, Øtorre=2,140mm
Persiana de fibra de vidrio de torre, FTB-H-125, Øtorre=2,730mm
Persiana de fibra de vidrio de torre, FTB-H-175, Øtorre=3,050mm
Si aún cuenta con algunas de las rejillas originales de su equipo tomar el largo y altura e indicar la cantidad de rejillas que incorpora en caso de requerir con el kit de sujeción nos debe indicar para incorporar en el costo.

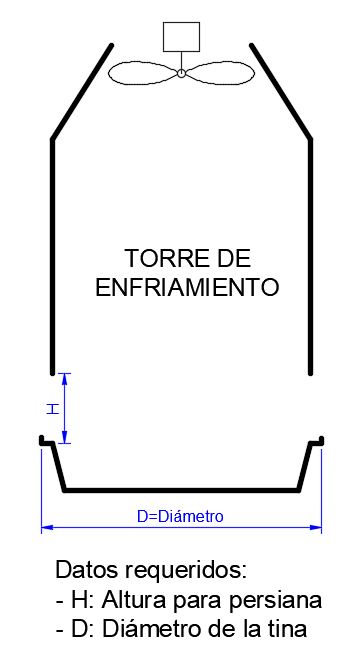

En caso de no tener una muestra indicar el diámetro de la tina de la torre ("D" en el dibujo) y la altura de la abertura por donde ingresa el aire ("H" en el dibujo) para con ello proponerle una alternativa. (Si tuviera una foto de la torre completa nos envía por favor)
Indicarnos su preferencia,
si desea:
A) Persiana de Fibra de Vidrio ó
B) Rejilla de PVC
(Nota: En caso requerir soportes
para la rejilla indicar la cantidad
necesaria o si debemos proponer
nosotros):

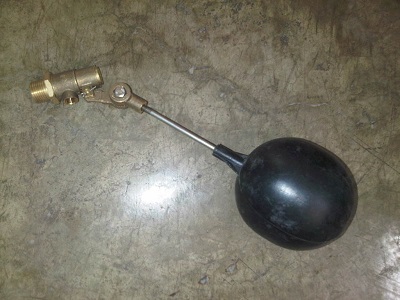

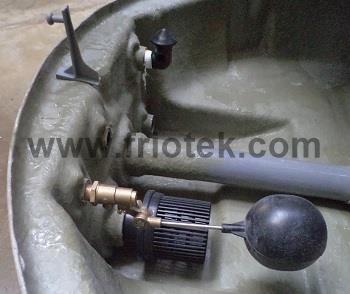

Boya de reposición de agua para reservorios de las tinas de torres de enfriamiento, condensadores evaporatívos y similares donde por efecto de la evaporación del agua se requiere reponer el agua acorde al nivel del reservorio. El mecanismo de cierre es de bronce y cuenta con una bola flotadora completamente hermética que impide el ingreso de agua vertical y/o de cualquier dirección.
Boya flotadora con mecanismo de bronce, conexión 1/2”NPT
Boya flotadora con mecanismo de bronce, conexión 3/4”NPT
Boya flotadora con mecanismo de bronce, conexión 1”NPT

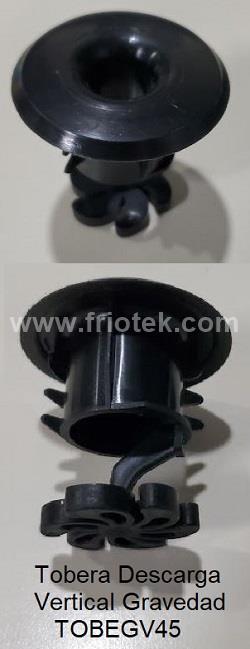

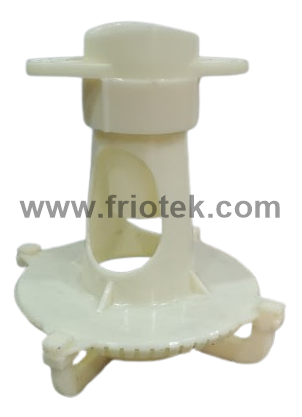

Toberas rociadoras de agua para aplicaciones de distribución de agua usualmente sobre relleno de torre de enfriamiento, sobre serpentín en condensadores evaporatívos, lavadores de aire y otros similares. La información a continuación se propone para efectos de reposición en equipos existentes, en caso de diseño de equipo nuevo es necesario establecer previamente el caudal de agua, presión, área a cubrir, distancia entre la tobera y la superficie a cubrir entre otros.

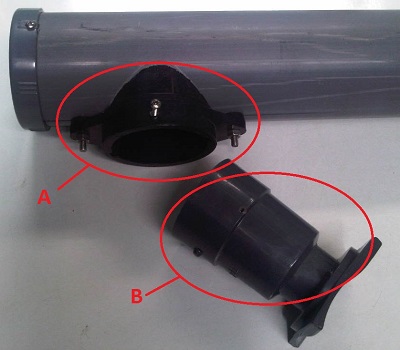

Asiento de Tobera, conexión agujero Ø3" de PVC (Negro), Parte "A"
Tobera de descarga vertical cono lleno cuadrado de PVC (Plomo), Parte "B"

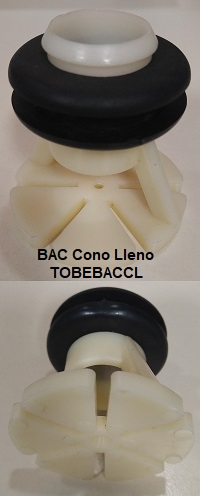

Tobera descarga vertical cono lleno redondo, ABS, Ø1-1/4", Modelo: Código: TOBEBACCL

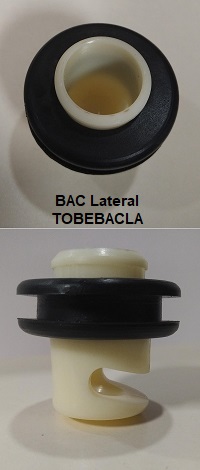

Tobera descarga lateral en media luna, ABS, Ø1-1/4", Modelo: Código: TOBEBACLA

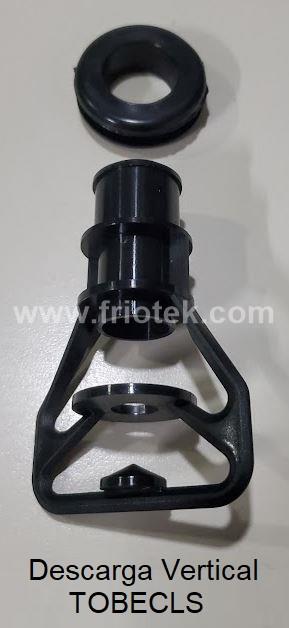

Tobera descarga vertical cono lleno redondo seccionada, ABS, Ø 1" NPT, Modelo: Código: TOBECLS
