Se conoce como "Relleno de Torre de Enfriamiento" a la parte interna donde se produce el intercambio de calor entre el agua a enfriarse y el aire del medio ambiente. Friotek S.A.C. dispone de dos tipos de Módulos de Relleno del tipo Panal (de Abejas) para Torres de Enfriamiento (TE) estas son:
1) Tipo “Pegado”
2) Tipo “Suelto” (sin pegar).
Ambos, dependiendo del tipo de aplicación a base de láminas de material Poli cloruro de Vinilo (PVC) para aplicaciones normales de Refrigeración y Aire Acondicionado con temperaturas del agua a enfriar hasta 42ºC (No más de 45ºC), ó de láminas de material Polipropileno (PP) para aplicaciones de Altas Temperaturas incluso hasta los 99ºC.

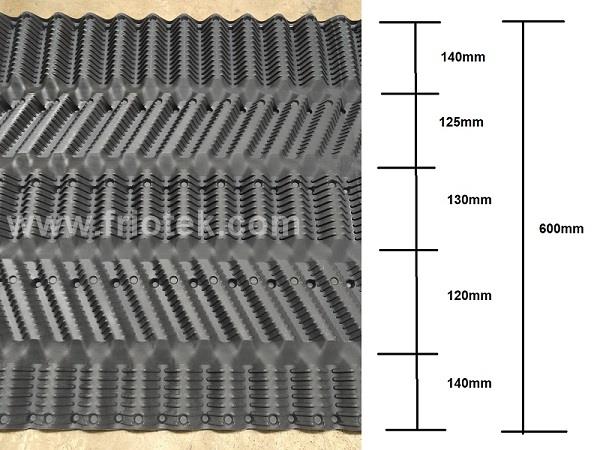

Las láminas de los dos tipos de Módulos de Relleno con ondas inclinadas ó en diagonal y con ranuras ó estrías para aumentar el área de enfriamiento y el tiempo de contacto agua/aire; y ensambladas una tras otra en paralelo y con sus ondas cruzadas, formando módulos estándar generalmente de 0.30m de ancho x 0.30m de altura y longitudes disponibles de 0.60m, 1.20m, 1.80m y hasta 2.4m, otras dimensiones consultar.

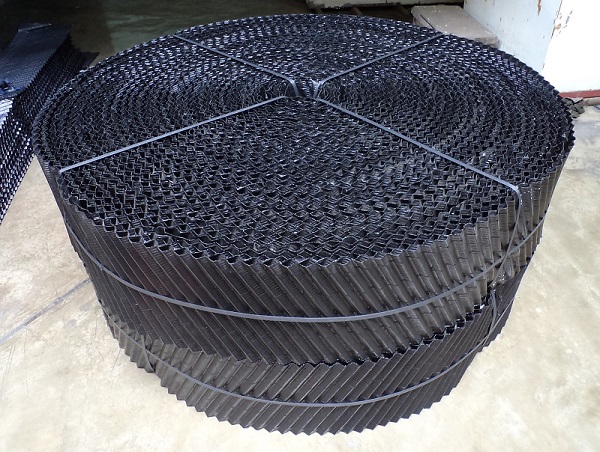

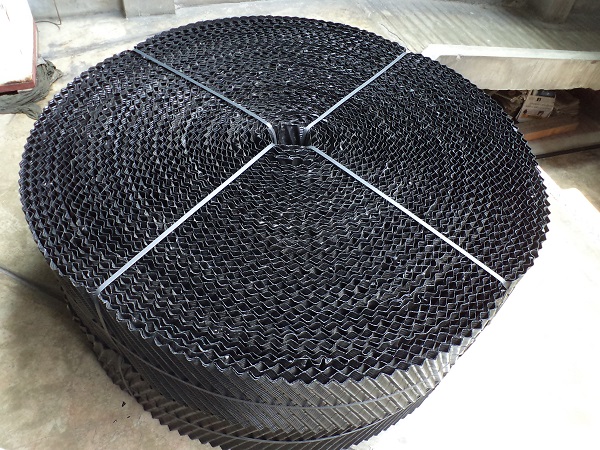

En base a estos módulos es factible suministrar en formato circular para las torre tipo botella. Ver imágenes a continuación para referencia:

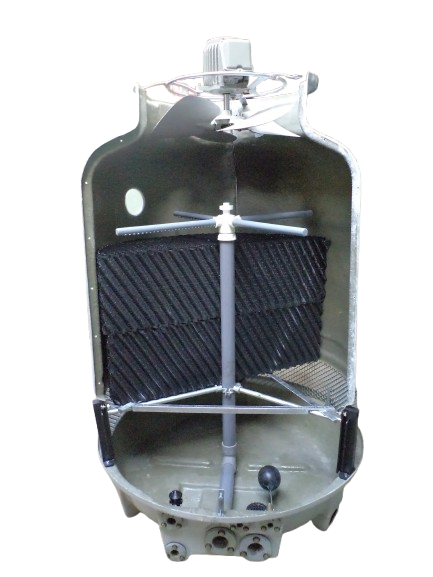

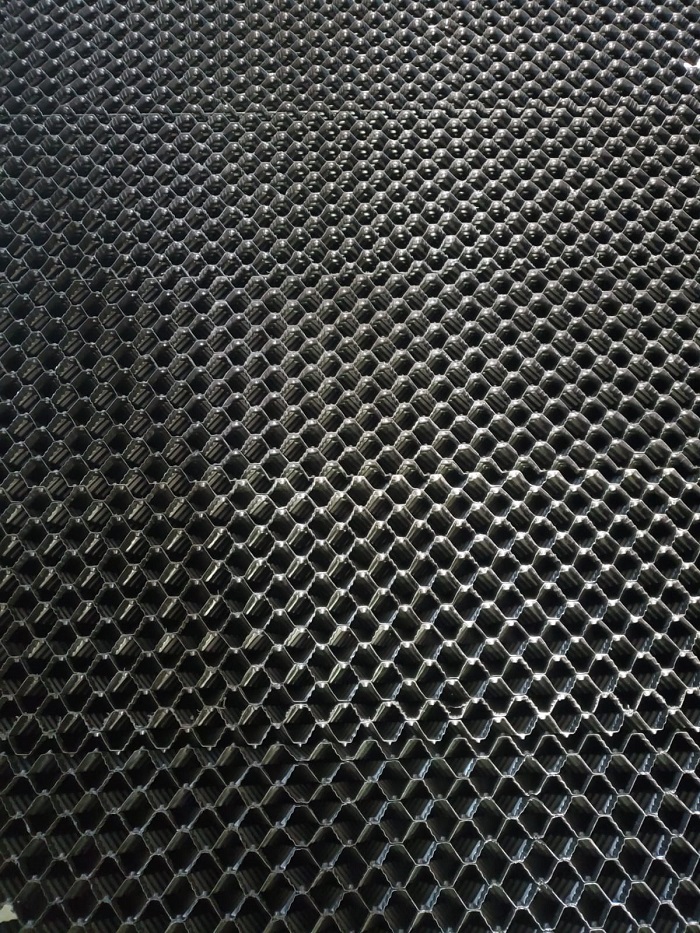

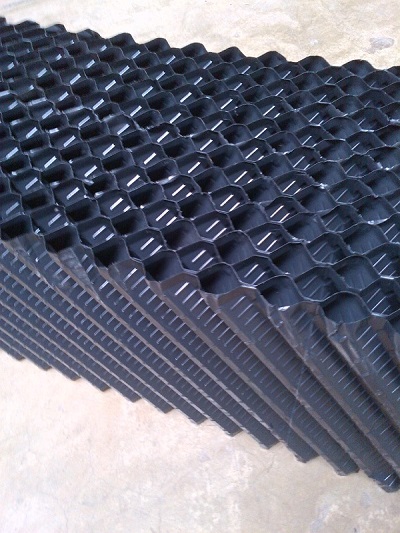

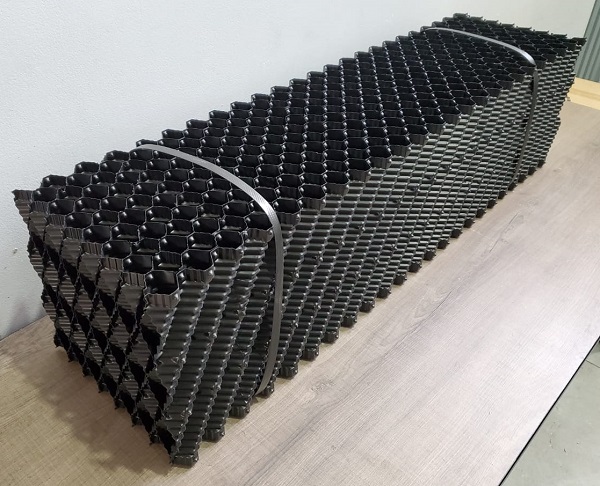

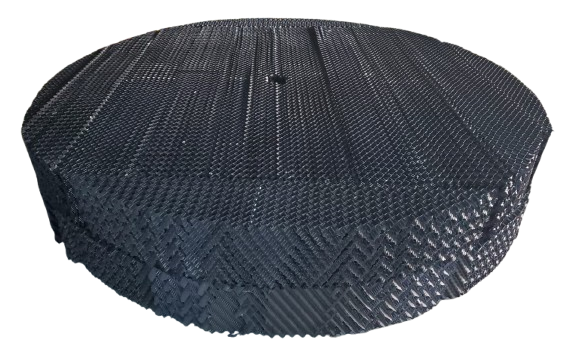

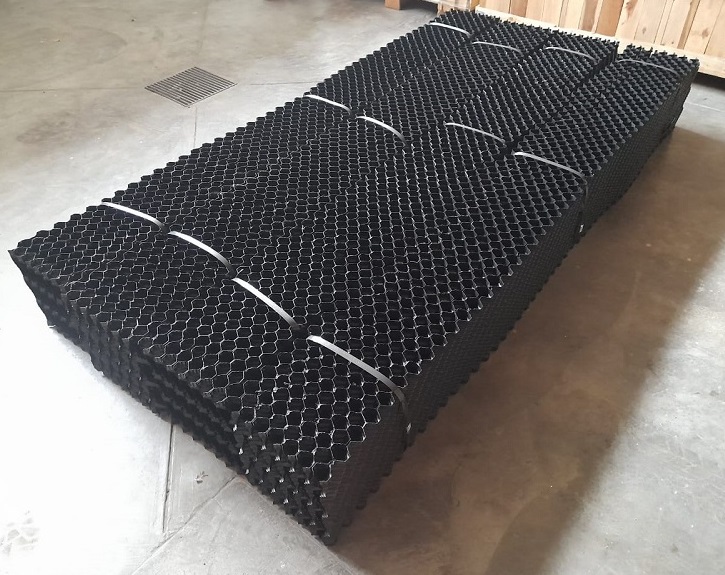

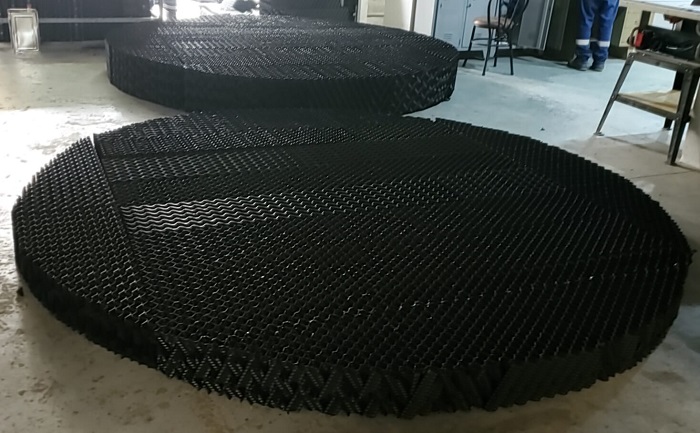

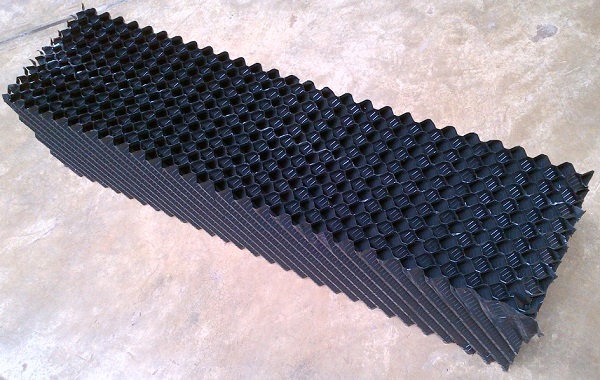

Relleno para Torre de Enfriamiento (TE) tipo Botella y Modular:

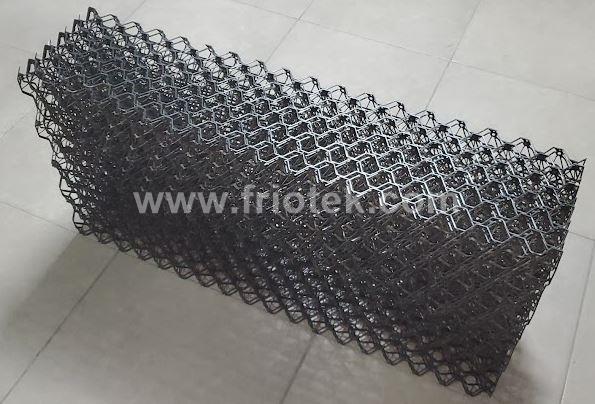

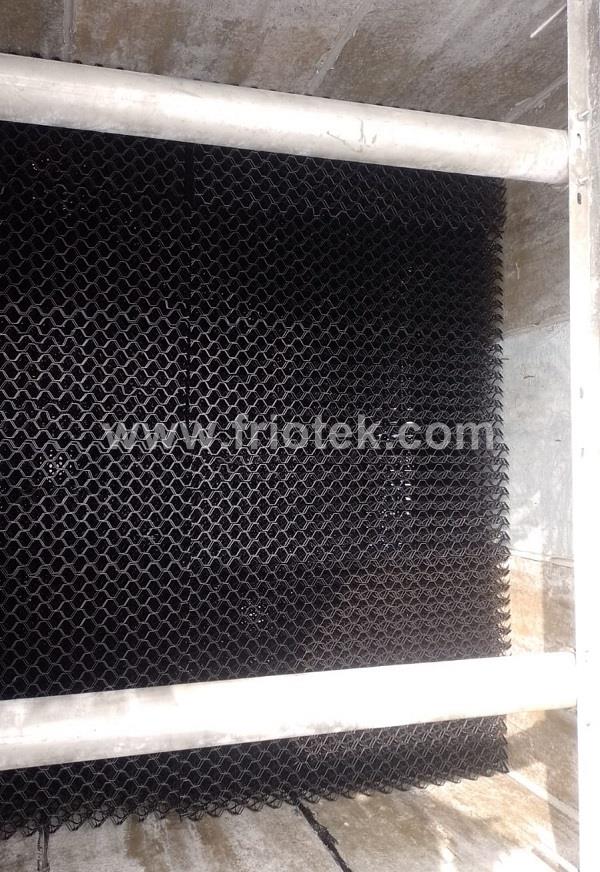

Componentes internos que podemos suministrar
Las láminas de los módulos “Pegados” como su nombre lo indica van pegadas unas a otras, que dan rigidez al módulo, e inclusive pueden resistir peso como el de una persona parada sobre los módulos.
Cuando la TE trabaja con agua tratada y limpia y en una zona sin ó de poca polución, el relleno pegado trabaja bien y requiere de mantenimiento más espaciado en el tiempo; pero cuando se trabaja con agua dura y sobre todo en un zona de mucho polvo y polución, la TE que en buena cuenta es un lavador de aire, el relleno se incrusta y obstruye rápidamente, requiriendo un mantenimiento más frecuente.
Si bien el mantenimiento del relleno pegado se puede efectuar con agua a presión, en realidad no se logra una limpieza adecuada sobre todo en la parte interior y con el tiempo se vuelve cada vez más pesado por el sarro y el polvo convertido en barro y al final requiere de un cambio del relleno por uno nuevo.
El módulo de relleno suelto é instalado sin pegar, si bien antes de su instalación no tiene la rigidez del módulo pegado; pero cuando se instala adecuadamente en la TE tiene la solidez y rigidez adecuada; y su ventaja radica en que sus láminas se pueden limpiar en forma individual y con mucha facilidad, ya sea en forma mecánica (escobillado ó similar) ó con agua a presión y sobre todo se logra una mayor efectividad, con lo que se puede recuperar la capacidad de disipación de calor inicial de la TE con éste relleno de láminas sueltas.
Relleno Pegado o Suelto, ¿Cuál debo emplear?
Datos requeridos para cotización de Relleno de una torre de enfriamiento:
Los rellenos de torre suelen ser específico para cada caso, para ofertarle la fabricación de puede tomar contacto indicando la siguiente información:

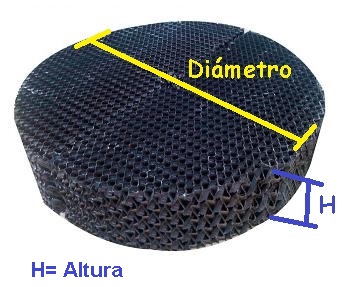

1) Dimensiones del relleno: Diámetro de ser tipo botella (formato circular) ó ancho x largo de ser tipo rectangular ó acaso cuadrada.
2) Altura total del relleno*

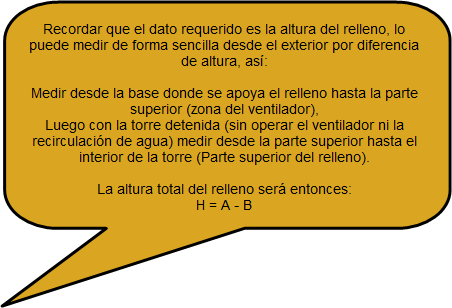

*Con respecto a la altura del Relleno, cada módulo o capa de Relleno que disponemos tiene una altura de 30 cms, y cada TE lleva ya sea una capa, a veces dos capas (es decir una altura total de relleno de 60 cm) y algunas veces capa y media, es decir 30 + 15 = 45 cm; por lo que resulta importante valide la altura requerida.
3) Temperatura del agua al ingreso de la TE (aprox.)
A
B

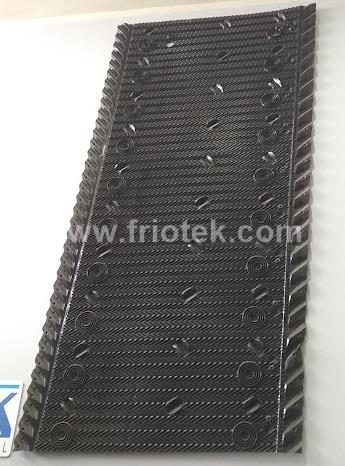

Relleno para Torre de Enfriamiento (TE) tipo de Flujo Cruzado:
Se conoce como "Relleno del tipo de flujo cruzado" a las que se emplean en las torres de enfriamiento, condensadores evaporativos y algunos condensadores híbridos, donde la entrada de aire es por la cara frontal del equipo, de tal modo que cuando al caer el agua por efecto de la gravedad el aire lo cruza de los extremos para producir el efecto de enfriamiento.

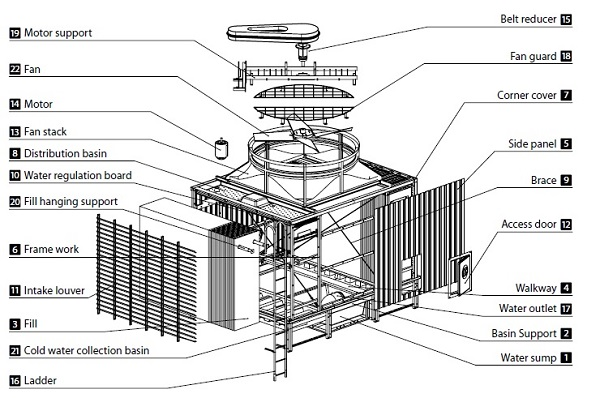

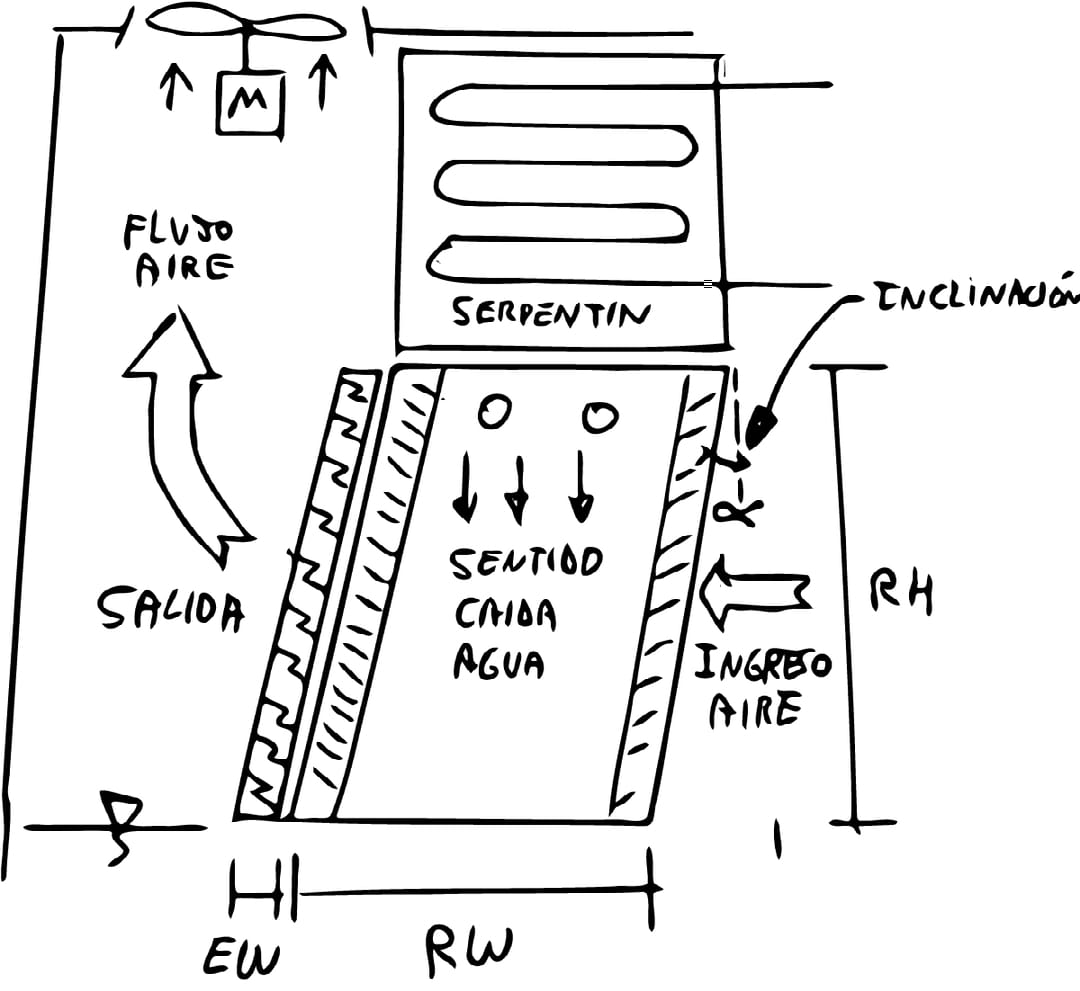

Caso de torre de enfriamiento de flujo cruzado:
En caso de condensadores evaporativos las configuraciones pueden variar entre los fabricantes, suelen emplearse láminas del tipo “colgado”, esto es, que cada lámina del relleno se cuelga de barras (tubos) y son colocadas juntas una a continuación de otras, sin pegar, mantienen el siguiente acomodo referencial:
Relleno del Tipo de Flujo Cruzado con Inclinación
Relleno del Tipo de Flujo Cruzado sin Inclinación
Datos Requeridos al Solicitar una Cotización:
Para cotizar el relleno de cambio para su equipo, es necesario conocer las dimensiones del relleno y suele ser un dato a obtener en
campo pues no suele ser información de catálogo de los fabricantes,
Datos requeridos:
Sobre las láminas:

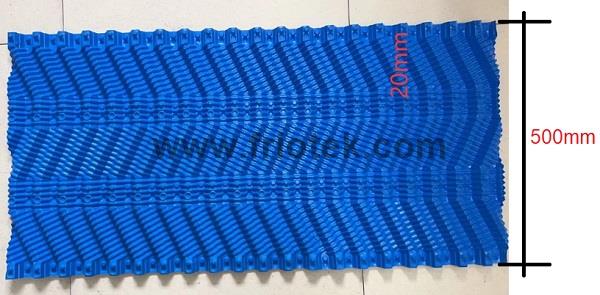

- Ancho de lámina
- Altura de lámina
- Separación entre láminas ó altura de onda
- Indicar si las láminas tienen inclinación: En algunos casos son rectas y en otros casos tiene un grado de inclinación.
También sobre la torre de enfriamiento:
- Ancho de torre de Enfriamiento con relleno

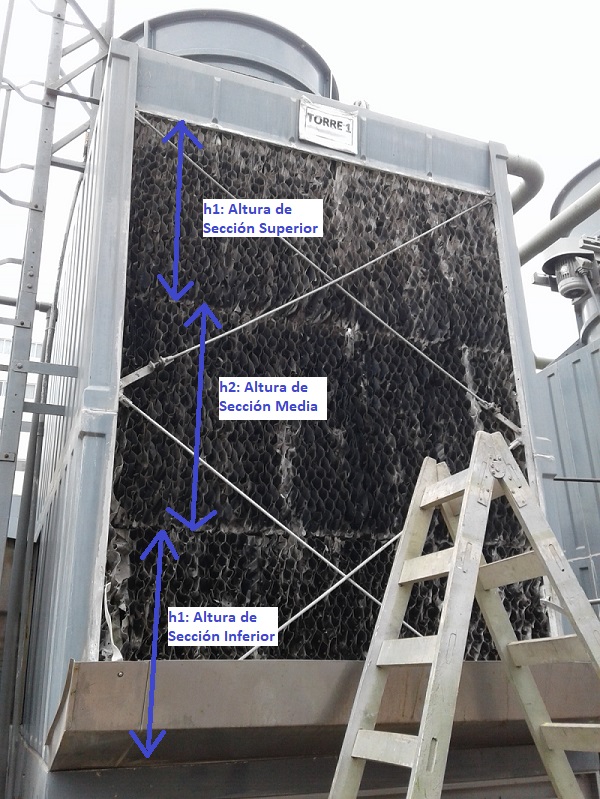

- Si las láminas vienen en secciones especificar altura de cada sección.

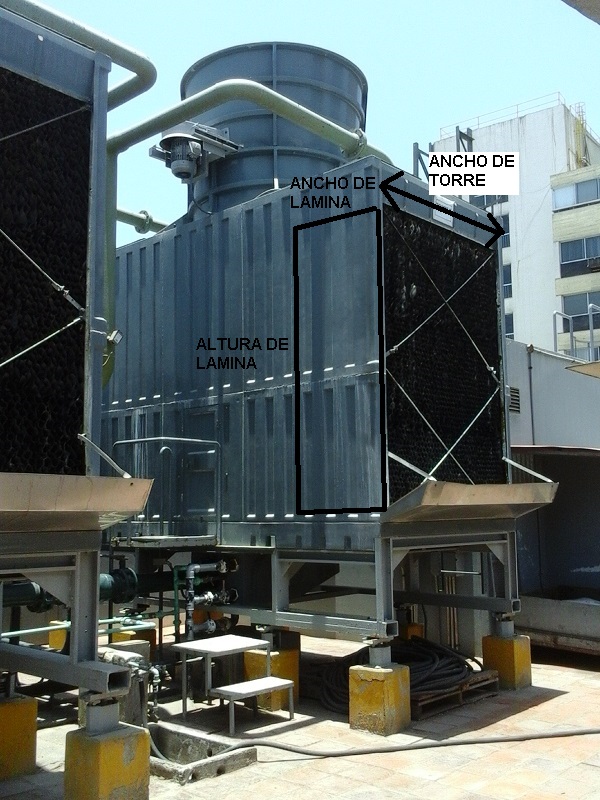

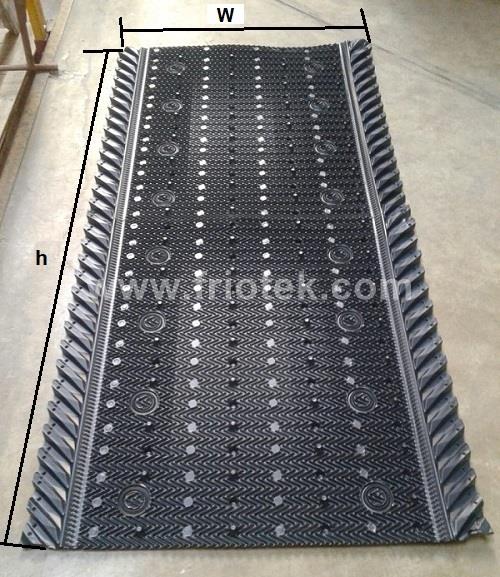

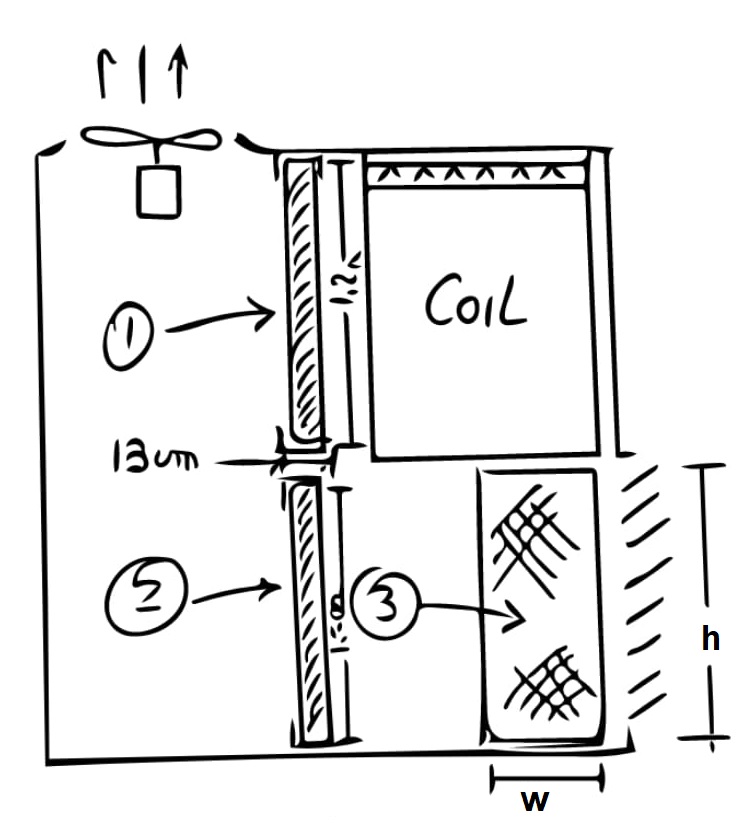

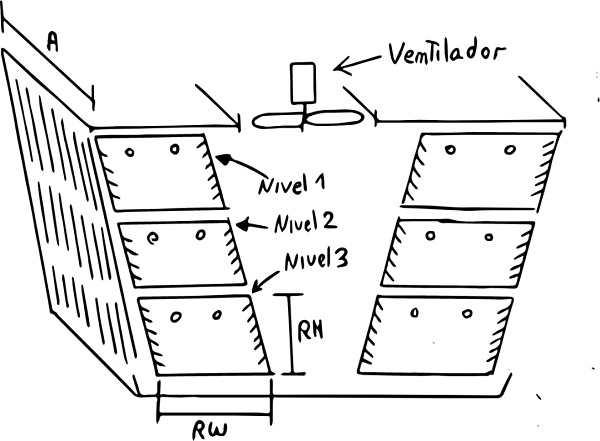

Ver imágenes a continuación para orientación de los datos requeridos:

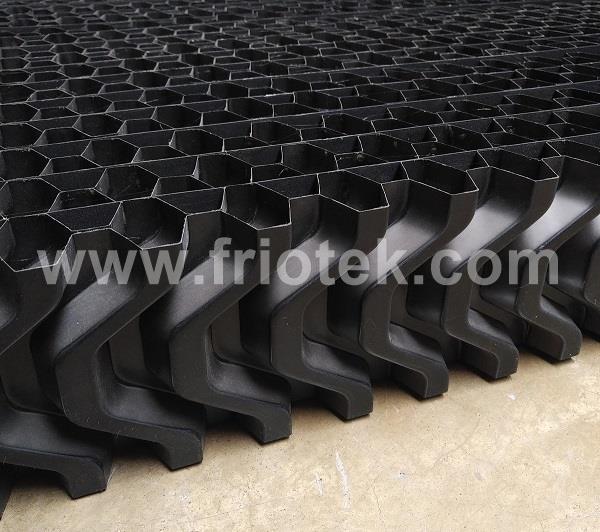

Eliminadores de gotas:

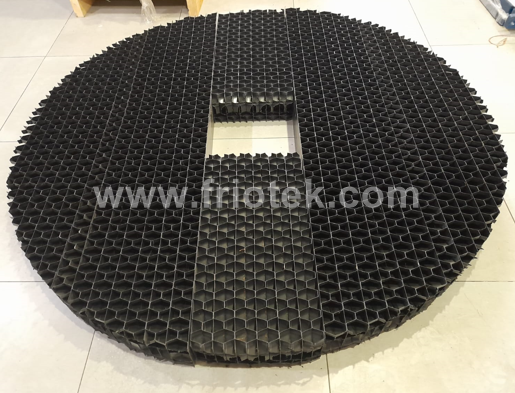

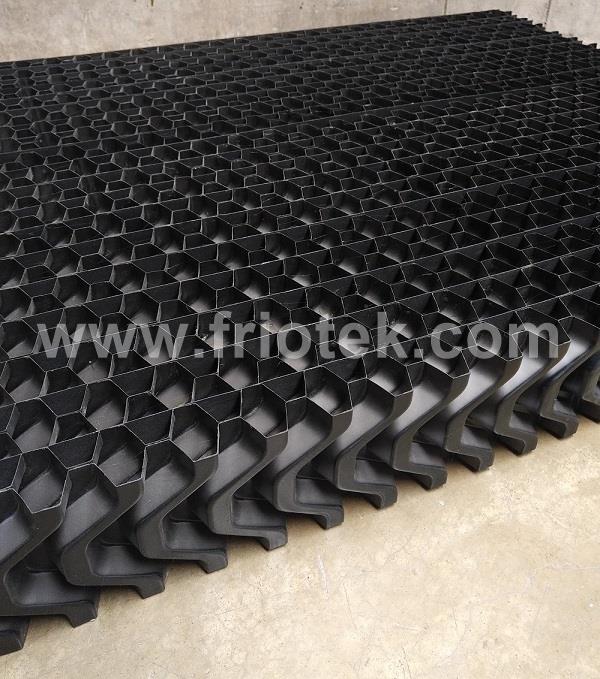

Los Eliminadores de gotas o también conocidos como Eliminadores de Humedad son empleado en la operación de torres de enfriamiento, condensadores evaporatívos y/o equipos similares donde se requiera reducir perdida de agua por impulsión por efecto de un flujo de aire (ventiladores y/o extractores) (retiene gotas para evitar que salgan del equipo), es conformado a base de láminas independientes pegadas entre sí del tipo acanaladas de triple paso de material PVC con protección UV y de color negro de 130mm de profundidad. Usualmente se instalan en la parte de salida de aire del ventilador. (Antes o después dependiendo el diseño de cada equipo).
Datos Requeridos al Solicitar una Cotización:
Para elaborar un presupuesto es necesario conocer las dimensiones del área a cubrir, suele ser un dato a obtener en campo pues no es
información de catálogo de los fabricantes. Denominamos módulo a una sección de eliminador de gotas ó eliminador de humedad, por lo que
cada módulo se puede prepara a la medida acorde a lo que se requiera en cada caso específico.
Anotaciones:
- Importante señalar que los equipos de gran tamaño originalmente vienen con varias secciones para cubrir una determinada área, sin
embargo, tomar de referencia cada sección podría ocasionar mermas de producto que pueden encarecer el suministro, por lo que
recomendamos considerar el área total a cubrir para proponerle un acomodo que permita tener la mínima merma y con ello el menor costo.
- Tomar nota que el material empleado en la fabricación de los módulos son de PVC y con protección UV (a la radiación solar), por lo que si
bien resiste bien la intemperie debe tenerse la precaución que aire no supere los 42ºC ó caso extremo 45ºC, temperaturas por encima de
ello pueden causar deformación por calor del PVC.
- Los módulos tienen altura de onda de 130mm
Atrapagotas de ingreso de aire:
Denominamos "Módulos atrapagotas" a los empleado en la operación de torres de enfriamiento de agua o condensadores evaporatívos o equipos similares para reducir el salpique en la tina de estos equipos hacia el alrededor (parte exterior), es conformado a base de láminas independientes y pegadas entre si, del tipo acanaladas, fabricadas de material PVC de color negro con protección UV de 65mm de profundidad con un refuerzo tipo lámina para mantener la rigidez al estar puesto en la parte lateral del equipo. Se prepara acorde a la dimensiones de cada equipo.
Datos Requeridos al Solicitar una Cotización:
Para elaborar un presupuesto es necesario conocer las dimensiones del área a cubrir en cada lado del equipo, suele ser un dato a obtener en campo pues no es información de catálogo de los fabricantes. Denominamos módulo a una sección de atrapagotas de ingreso de aire, por lo que cada módulo se puede prepara a la medida acorde a lo que se requiera en cada caso específico teniendo en consideración que el ancho máximo recomendado por módulo sin marco debe ser de 300mm.

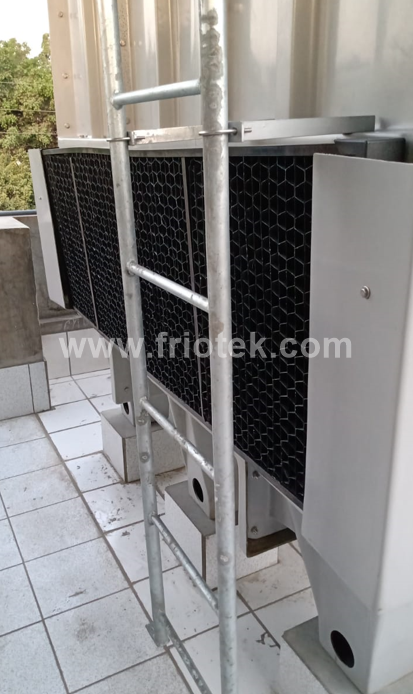

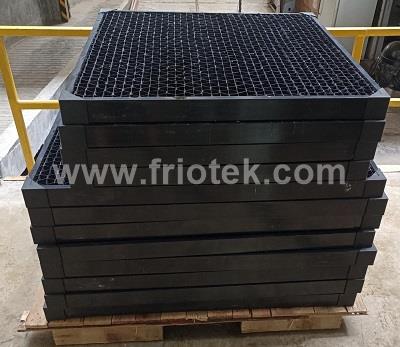

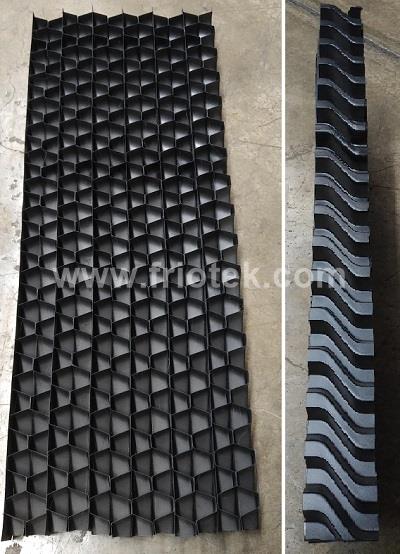

Módulo Atrapagotas de ingreso
de aire sin marco
Módulo Atrapagotas de ingreso
de aire con marco de PVC pesado
